地磅房电气设计

结合某地磅房实例，从供配电、弱电、内部设备等方面，详细介绍了地磅房的电气设计。提出地磅及地磅房周围需设置道闸、监控设备、控制灯、称重设施等,应提前做好相关设备及管线预留，方便后期电气设备的安装调试。
0.引言
随着经济不断地发展，工业上对大型衡器 (地磅）的需求越来越大。地磅房是指地磅旁边的房屋,用来放置电源箱、监控设备、控制车辆进出及监测设备等与地磅相关的物品。地磅及地磅房周围需设置道闸、监控、控制灯、称重设施等,设备较多，所以需要提前做好管线预埋等工作,方便后期设备的安装运行及使用。
1.工程概况

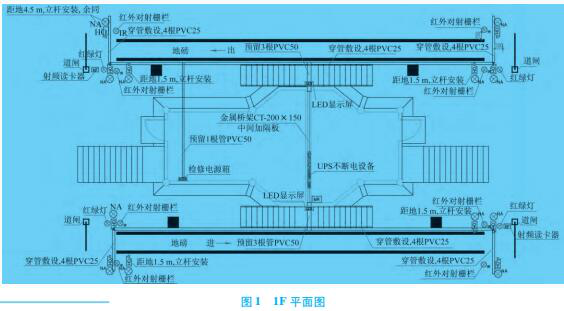

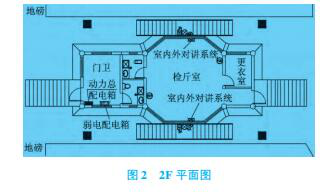

某地磅房的建筑结构形式为框架结构，共2层，1F为储藏层，主要放置电气设备，不间断电源(UPS)机柜、检修电源箱及监控主机柜、弱电配电箱等;2F为工作层,相应位置设置动力总配电箱、室内外对讲系统、监控显示屏、道闸控制器、称重仪表、计算机、打印机等1。1F平面图如图1所示。2F平面图如图2所示.

2.设计思路
车辆通过入口道闸驶入地磅,通过监控与红外对射栅栏检测车辆是否完全进入称台，如有不完全进入称台的状况，工作人员可以通过室内外对讲系统与司机联络对车辆进行调整，确保车辆完全进入称台后称重,信号经由控制器传至检斤室的称重仪表及计算机，由工作人员或者智能称重管控系统进行信息处理，处理完成后司机持卡在射频读卡器上成功刷卡，扫描车辆信息，开启出口道闸，车辆放行。

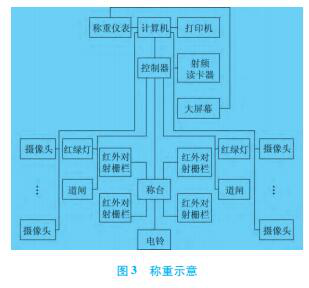

称重示意如图3所示。

3.地磅房设计
3.1供配电设计
3.1.1电源进线及负荷等级
该地磅房若中断供电,将影响用电单位的正常工作，有可能造成公共场所秩序混乱，甚至造成较大的经济损失,所以地磅房供电负荷等级为三级,但是与称重设备及车辆调控设备相关的用电负荷电源需引自UPS机柜0。动力总配电箱放置在方便进线且使用的位置，电源进线处预埋 2根"100 mm焊接钢管,埋深不应小于0. 8 m,有重型车出入的地方,埋深不应小于1.5 m。
3.1.2检修电源箱
为了检修方便，需设置1个检修电源箱。检修电源箱的电源引自动力总配电箱的备用回路,设置在1F方便电气设备使用的地方。检修电源箱内预留4个出线回路,其中2路单相电源回路，2路三相电源回路，距地1. 5 m嵌墙安装。
3.1.3 UPS 机相
UPS机柜选用三相供电、三相输出的UPS (2组800 kVA),并向整个系统的各负荷装置集中供电，工作时间不应小于8 h。UPS机柜设置在1F,主要向监控主机柜、弱电配电箱、室内外对讲系统及室外的投光灯、出入口的道闸、红绿灯、电铃等系统供电,考虑到其出回路较多，所以设置金属桥架（CT-200 mm X 150 mm),金属桥架中间加隔板进行分隔，室内金属桥架至室外处，改成3根PVC50管,延伸至地磅边缘,然后沿地磅行车方向及过路处预埋4根PVC25管。
3.2弱电设计
3.2.1监控系统
在地磅两头的两侧边距离地磅边缘约4. 0 m 处分别设置监控摄像头（立杆安装），杆高多 4.5 m,杆顶部安装AC 220 V 400 W投光灯1台，用于检斤室工作人员观察车辆是否进入称台。
另外,每侧边的两端距离地磅边缘约2.0 m处各设置1个用于查看车牌的摄像头（立杆安装），杆高為3.5 m,摄像头安装高度约为1.5 m,杆顶部安装AC 220 V 400 W投光灯1台,用于照亮车牌, 便于摄像头清晰查看、记录车辆车牌信息。
在地磅房的检斤室内，对角设置2个彩色摄像机（吸顶安装），便于观察检斤室内的工作状态。地磅房所有监控摄像头及监控主机柜所需电源均引自UPS机柜。地磅周围设置的摄像头均采用有室外防护罩的高清摄像头H。
3.2.2红外对射栅栏
红外对射栅栏（红外栏杆）采用多束红外光对射,发射器向接收器以“低频发射、时分检测” 方式发出红外光,一旦有人员或物体挡住发射器发出的任何相邻两光束超过30 ms时，接收器立即输出报警信号；当有小动物或小物体挡住任一束光线时,报警器不会输出报警信号。
红外对射栅栏设置在与地磅端部平齐,距离地磅外侧约0.2 m处焊接底座安装，由专业厂家调试合格后即可使用。地磅及压磅检测器需根据场地内所需要出入车辆的规格型号选取。

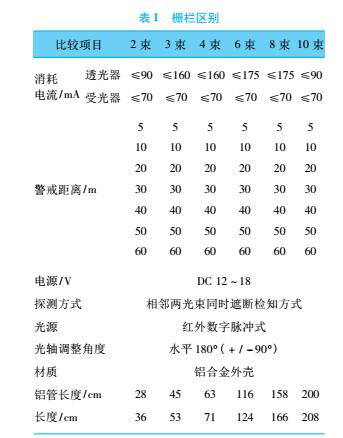

栅栏区别如表1所示。光束数越多，探测器长度越高，探测范围也越高。另外，红外对射栅栏需与配套的报警控制器同时使用.

3.2.3射频读卡器
射频识别（RFID)是利用无线方式对电子数据载体（电子标签）进行识别的一种技术。与接触式IC卡和条形码识别等系统比较，利用射频识别技术能有效实现对数量大、分布区域广的信息进行智能化管理，达到高效、快捷运作,特别是在物流、交通航运、自动收费、门禁系统管理、服务领域等方面有广泛的应用。
每个地磅的出口端距离边缘约0. 5 m处,各设置1套射频读卡器（立杆安装），杆高為1.5 m。磅房所有射频读卡器所需电源均引自UPS机柜。 3.2.4智能称重管控系统
智能称重管控系统主要由地磅、计算机、打印机、视频监控、射频读卡系统、红绿灯、道闸及红外对射栅栏等组成，具备人工和无人值守两种人性化操作模式。在无人值守状态下，智能称重管控系统无需人工干预就可以完成称重和磅单的自动打印。智能称重管控系统通过车号自动识别和精确计量，同时防止外来人员各种作弊 (给企业带来的经济损失）。此外，系统实施后可以大大降低工作人员的劳动强度，提高管理流程透明度。该地磅房所有的智能称重管控系统所需电源均引自UPS机柜。
3.3地磅房内部设备
地磅房沿地磅方向中间部位的屋顶处,设置 1台AC 220 V 400 W投光灯;沿地磅方向中间部位的窗口下沿处，设置1组LED地磅大屏显示器、电铃,分别预留2根PVC20管,并做好防水处理。另外,地磅房内还需按照规定设置照明、插座、电话、网络等系统。
4.结语
介绍了地磅房的供配电设计和弱电设计，提出地磅房电气设计时要提前做好电气设备及相应管线的预留，方便后期电气设备的安装调试, 缩短工期，降低地磅房的总工程成本。
