RFID射频标签在汽车衡自动计量系统中的应用

阐述了RFID射频标签的工作原理及对汽车衡自动计量所起到的作用。
1.引言
鞍钢鲅鱼圈钢铁分公司原汽车衡人工计量系统操作人员数量较多，计量速度受人为因素制约，已经无法满足生产需要。随着自动化技术的发展，汽车衡计量系统引入了RFID射频标签技术，用于汽车衡车辆牌号的自动识别，大大提高了原有工作质量和效率。
2.RFID射频标签技术简介
RFID射频识别技术俗称“电子标签”，是一种非接触式的自动识别技术，它通过射频信号自动识别目标并获取相关数据，其识别工作无须人工干预。作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离远、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。根据有无电源而区分为主动式和被动式，根据频率的高低区分为超高频、高频和低频。

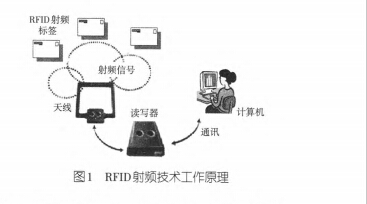

砒1ID射频标签工作原理是标签进入磁场后，接收到解读器发出的射频信号，并发送出存储在芯片中的产品信息(Passive Tag，无源标签或被动标签)，或者主动发送某一频率的信号(Active 7rag，有源标签或主动标签)，解读器读取信息并解码后，送至中央信息系统进行有关数据处理(见图1)。

3.RFID射频标签应用于汽车衡自动计量系统
3．1射频标签
鲅鱼圈钢铁分公司汽车衡自动计量系统所使用的RFID射频标签是一种无源标签。其内部集成电路通过接收到的电磁波驱动，这些电磁波是由RFID射频天线发出的。当标签接收到足够强度的信号时，会向天线发出数据信息。这些数据不仅包括ID号，还包括预先存于标签内EEPROM中的数据。

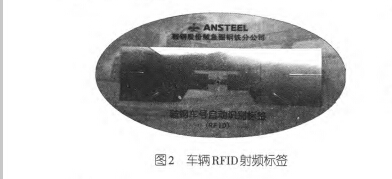

RFID射频标签在使用前，需要用射频读写装置对产品进行写入操作。标签表面采取粘性设计，撕开表面保护层后，可以将该标签粘贴到车辆挡风玻璃上，作为车辆电子车牌号，与实际车牌号信息一一对应(见图2)。

3．2射频天线
RFID射频天线是RFID电子标签的应答器天线，是一种通信感应天线。射频天线用于在标签和读取器间传递射频信号。系统的基本工作流程是通过射频天线发送一定频率的射频信号，RFID射频标签进入射频天线工作区域时即产生感应电流，RFID射频标签获得能量被激活，然后RFID射频标签将自身编码信息发送出去。当粘有R兀D射频标签的车辆驶上秤台，进入射频天线的有效范围内，射频标签接收到射频天线发出的信号，将ID号(车牌信息)反馈给自动计量系统，完成车号的自动识别过程。
3-3射频标签在汽车衡自动计量系统中的应用
汽车衡自动计量是一套多种设备和技术集成的系统，包括利用IC卡设备实现车辆货物信息采集、利用RFlD射频标签技术实现车辆牌号信息采集、利用光栅设备实现车辆汽车衡位置控制、利用视频监控系统实现计量全过程监控、利用语音系统实现监控中心与车辆称重人员的信息交流等等。

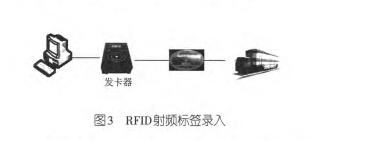

在计量业务流程中，针对RFID射频标签需要进行信息关联操作。在计量前，先将车牌信息录入自动计量系统数据库，利用发卡器设备对射频标签进行处理，每个射频标签与车辆车牌号信息相关联，并建立唯一的对应关系(见图3)。

在车辆粘贴RFID射频标签后，车辆驶上汽车衡秤台，射频天线发出频率信号，读写器读取信息并解码后将车辆牌号信息上传到自动计量系统，对该车辆车号完成自动识别过程(见图4)。

在汽车衡自动计量系统中，为了杜绝发生车辆称重作弊的情况，RFID射频标签采用了撕扯(即损坏)专利设计，一旦RFID射频标签撕扯损坏，系统可马上识别。该设计在地磅自动计量系统中起到了关键的防作弊作用。车辆粘贴RFID射频标签后，就保证了车牌号的有效性和唯一陛。
4结束语
鞍钢鲅鱼圈钢铁分公司汽车衡计量系统引入了RFID射频标签技术，大大提高了原有工作的质量和效率。RFID射频标签技术还有待于扩展到企业的各个方面，如库房管理、物流管理等等。
