地磅远程计量系统的设计

随着钢铁企业的产能不断增减，衡器利用率较低、人力资源不足等问题日趋严重，设计实施地磅远程计量系统成为企业为提高计量效率的一种解决方案。本文对地磅远程计量系统进行分析设计，针对作弊问题采取有效杜绝手段，为钢铁企业及离散型制造业打造出全新的计量操作和管理模式。
1.计量系统现状分析
随着钢铁企业的产能不断增减，物资计量量越来越大，衡器利用率较低、人力资源不足、计量员老龄化问题日趋严重，同时原料物资的紧缺，导致企业现有管理模式不能满足企业精细化管理的要求，需要大量准确的基础数据和相关信息作支撑。实施汽车衡远程计量系统，提高计量的准确、可靠、高效，逐渐成为企业为提高计量效率、堵住计量中人为误差及人为作弊等漏洞、降低企业管理成本及资源损耗的一种解决方案。
2.系统架构设计

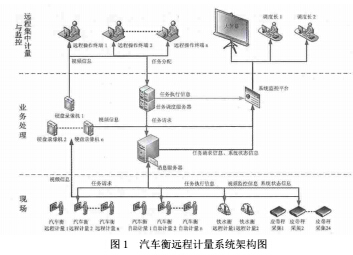

地磅远程计量系统分为业务终端、视频监控系统、远程操作平台、系统监控平台四部分，系统架构图如图 1 所示.

3.系统功能结构设计
（1）IC 卡管理。IC 卡在计量系统中起着数据复线的重要作用， IC 卡为业务操作带来方便的同时，也存在着数据安全的隐患，保证 IC 卡的数据安全将非常重要。在 IC 卡发放前，系统统一进行初始化，从而保证数据安全。在进行 IC 卡分发时，可以由制卡中心统一发放，或者采取分级的方式。当 IC 挂失时，系统自动将其卡号列入黑名单，不能再进行相关的业务操作。若发现，系统将直接报警。
（2）远程一对多计量。通过地磅远程计量系统，计量员可以在衡器车辆处于上下秤的状况下，同步进行其他的业务操作，有效地整合了资源，改变了原有的一对一业务模式，提高整体计量效率，计量人员减少一半。计量员可在电视墙和远程计量座席操作界面中直接通过视频监控到现场。
（3）视频录像拍照。系统不分昼夜地对地磅现场进行监控录像，为了避免网络终端出现录像无法保存的问题，监控采集的数据统一存放在现场的硬盘录像机中。在进行计量重量确定时，系统会同步记录采样现场情况，如司机、车牌信息、衡器、票据信息等，与测出的重量数据一起合成输出照片，从而有效地防止作弊。计量录像和照片可通过计量记录进行查询。
（4）无中断计量。远程计量系统是依靠稳定的网络，但是由于钢铁企业复杂的现场环境，经常造成网络的中断，网络中断应该不影响物流才可以。本系统除远程计量程序外，装载一套现场操作的计量程序，当网络长期中断，派维护人员或计量员到现场进行计量，计量员可以使用计量终端机后面的显示器和键盘鼠标进行业务操作，程序的业务处理功能与远程操作端一样。当网络恢复正常后，系统会发出提示信息，询问计量员是否进行本地上传，从而保证了系统的数据同步。
（5）计量终端实时监控。由于远程计量现场无人值守，对计量系统的实时监控尤其重要，以便计量员与维护人员能够及时掌握现场设备的状态。计量监控对终端的工作情况进行实时地监测检查，包括各种设备的运行状况信息，如打印机、网络、衡器重量等。若发现打印机纸张数量不够、设备故障、网络中断等异常情况，系统自动报警，通知计量员和维护人员。
（6）重量曲线智能判断。系统自动记录整个计量过程中衡器的重量变化情况，生成相应的重量曲线。根据曲线形态，智能分析有无违规操作。例如，当衡器波形突然间升高或下降，系统锁定不允许进行计量，并向计量员进行报警，防止干扰器对衡器操纵；当司机忘记计量时，查看某一时刻的重量变化曲线，确定车辆重量；只有当衡器重量在正常刻度内波动时，系统才允许计量等。
（7）车位停放自动判断。通过衡器两端的红外对射栅栏自动判断车辆是否正确停放，当车辆压秤时，系统将提示计量员进行检查，通过视频监控画面查看是否是车压秤还是车体较长。
（8）有权限的数据报表查询。计量系统提供了多种数据报表，如计量明细报表、计量汇总报表等，各种报表可通过多条件、多统计分组进行查询。根据不同分厂用户的权限查看，没有权限的人是无法进行报表查看的。
4.设计中需要注意的问题
地磅远程计量作弊现象层出不穷，随着信息技术的发展，采取的方式各种各样。本系统采用多种防作弊手段，以保证杜绝计量作弊和异常情况有据可查：（1）系统视频录像拍照功能保证了录像数据的真实、完整性，每个衡器能够存储一个多月的录像；（2）现场取样拍照与测量的重量数据一起合成生成照片，保存至服务器以供进行查询；（3）皮重变化曲线，可查询车辆的皮重历次重量，并根据变化自动绘制变化的曲线图；（4）通过红外对射进行车位停放判断，防止压秤作弊；（5）重量波形智能判断，只允许在正常刻度内波动，曲线形态异常时禁止计量，并向计量员进行报警提示（6）计量记录修改系统自动记录，修改痕迹可查，并且自动对比修改内容；（7）异常车辆照片与录像单独保存。
5.结束语
地磅远程计量系统具有全程信息监控、全流程业务贯穿、全方位防作弊设计、无中断物流等特点，为钢铁企业及离散型制造业了打造出全新的计量操作和管理模式。
